Під час проєктування промислової трубопровідної системи увагу часто зосереджують на трубах, клапанах, регуляторах і вимірювальному обладнанні. Проте герметичність усього контуру значною мірою залежить від невеликих з’єднувальних деталей. Промислові фітинги FITOK використовують для монтажу трубок, підключення приладів, створення відгалужень і переходу між різними типами з’єднань. Правильно підібраний компонент забезпечує надійну роботу лінії навіть за високого тиску, температурних коливань або контакту з агресивними речовинами.

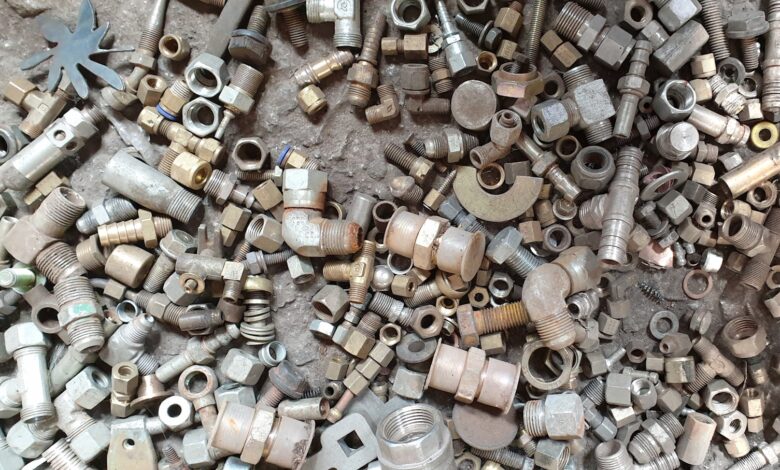

Асортимент трубопровідної арматури охоплює прямі з’єднувачі, кутники, трійники, перехідники, заглушки, штуцери та інші компоненти з різними розмірами й стандартами різьби. Переглянути основні категорії обладнання можна на сайті https://valves-fittings.com.ua/. Однак для безпечного замовлення недостатньо знайти деталь, схожу за зовнішнім виглядом. Потрібно врахувати діаметр трубки, матеріал, робочий тиск, температуру, тип середовища та особливості майбутнього монтажу.
Яку роль фітинги виконують у промисловій системі
Фітинг є проміжним елементом між трубкою, арматурою та технологічним обладнанням. За його допомогою можна з’єднати дві ділянки трубопроводу, змінити напрямок прокладання лінії, виконати розгалуження або підключити датчик, манометр, клапан чи регулятор тиску.
У промислових умовах з’єднувальні компоненти працюють під значно більшим навантаженням, ніж побутова сантехнічна арматура. Усередині системи може циркулювати газ, пара, мастило, паливо, вода, хімічний реагент або інша технологічна речовина. При цьому трубопровід часто зазнає вібрацій, перепадів температури та пульсацій тиску.
Несправність навіть одного з’єднання здатна вплинути на роботу всього обладнання. Витік може призвести до падіння тиску, неправильних показань приладів, втрати продукту або аварійної зупинки виробничої лінії. Саме тому промисловий фітинг необхідно розглядати як відповідальний елемент системи, а не як звичайну допоміжну деталь.
Основні види промислових фітингів
Фітинги класифікують за способом монтажу, конструкцією, формою та функціональним призначенням. Вибір певного типу залежить від того, чи має з’єднання бути розбірним, які навантаження воно повинно витримувати та наскільки часто обладнання потребуватиме обслуговування.
Обтискні з’єднання
Обтискні фітинги застосовують для монтажу металевих трубок без зварювання. У типовій двокільцевій конструкції використовуються корпус, гайка, переднє та заднє кільця. Під час затягування гайки кільця поступово обтискають поверхню трубки, утримують її в корпусі та формують герметичне з’єднання.
Такий спосіб монтажу особливо поширений у системах контрольно-вимірювальних приладів, газових лініях, лабораторному обладнанні, гідравлічних і пневматичних установках. Він не потребує відкритого полум’я, а правильно зібраний вузол може витримувати значний тиск і вібрацію.
Обтискне з’єднання зручне ще й тим, що трубку не потрібно попередньо нарізати або приварювати. Водночас якість монтажу залежить від точності підготовки трубки, правильного положення кілець і дотримання рекомендованого зусилля затягування.
Різьбові фітинги
Різьбові компоненти використовують для підключення арматури, вимірювальних приладів, клапанів, регуляторів, фільтрів і технологічних блоків. Вони можуть мати внутрішню або зовнішню різьбу, а також поєднувати різні стандарти підключення.
Важливо відрізняти конічну та циліндричну різьбу. У конічному з’єднанні ущільнення часто формується безпосередньо під час вкручування, тоді як для циліндричної різьби може знадобитися прокладка, ущільнювальне кільце або спеціальна посадкова поверхня.
Найпоширенішими стандартами є NPT, BSPT, BSPP та метрична різьба. Візуально деякі розміри можуть бути дуже схожими, але відрізнятися кутом профілю, кроком і геометрією. З’єднання несумісних стандартів нерідко пошкоджує різьбу та не забезпечує стабільної герметичності.
Зварні фітинги
Зварні фітинги використовують там, де необхідно створити постійне та міцне з’єднання з мінімальним ризиком розкручування. Вони поширені на відповідальних ділянках трубопроводів, що працюють за високої температури або значного тиску.
Перевагою зварного монтажу є висока механічна міцність. Водночас таке з’єднання складніше обслуговувати, а його якість залежить від підготовки поверхонь, кваліфікації зварювальника та дотримання технології. Після виконання робіт шов може потребувати додаткового контролю.
Різновиди фітингів за конструкцією
У межах одного способу монтажу існує багато конструктивних варіантів. Кожен з них виконує окреме завдання в трубопровідній системі.
- Прямий з’єднувач використовується для стикування двох трубок однакового діаметра.
- Редукційний з’єднувач дає змогу поєднати трубки різного розміру.
- Кутник змінює напрямок трубопроводу, найчастіше на 90 градусів.
- Трійник створює додаткове відгалуження від основної лінії.
- Хрестовина розподіляє потік між кількома напрямками.
- Перехідник поєднує різні типи підключення або стандарти різьби.
- Штуцер підключає трубку до різьбового порту обладнання.
- Заглушка герметично перекриває невикористаний вихід.
Одна конструкція може випускатися в десятках виконань. Наприклад, прямий перехідник може відрізнятися зовнішнім діаметром трубки, типом різьби, матеріалом і допустимим тиском. Тому в промисловому каталозі зовні однакові вироби часто мають різні артикули та призначення.
За якими параметрами вибирати фітинги
Безпечний підбір починається зі збору вихідних даних. Найкраще заздалегідь підготувати схему підключення, характеристики обладнання та інформацію про робоче середовище. Це допоможе уникнути ситуації, коли придбаний компонент підходить за діаметром, але не відповідає тиску або стандарту різьби.
Розмір і тип трубки
Для обтискних моделей основним параметром є зовнішній діаметр трубки. Він може бути зазначений у міліметрах або дюймах. Плутати метричні та дюймові розміри не можна. Наприклад, трубка 6 мм не є повним аналогом трубки 1/4 дюйма, хоча різниця здається незначною.
Додатково слід перевірити товщину стінки. Вона впливає на допустимий тиск і стійкість трубки до деформації. Занадто тонка стінка може зминатися під дією обтискних кілець, особливо якщо матеріал має невисоку твердість.
Матеріал виготовлення
Матеріал фітинга повинен бути стійким до речовини, яка транспортується трубопроводом. Для багатьох промислових систем застосовується нержавіюча сталь 316 або 316L. Вона відзначається стійкістю до корозії та підходить для роботи з водою, газами, парами й низкою хімічних середовищ.
У менш агресивних умовах може використовуватися латунь. Для особливих хімічних процесів застосовують спеціальні сплави, стійкі до конкретних реагентів. Під час вибору потрібно враховувати не тільки матеріал корпусу, а й склад ущільнень, гайок та інших деталей.
Не варто автоматично вважати нержавіючу сталь придатною для будь-якого середовища. Її сумісність залежить від концентрації речовини, температури, наявності домішок та тривалості контакту.
Робочий тиск
Фітинг повинен витримувати не тільки номінальний тиск, а й можливі короткочасні стрибки. При цьому надійність усього вузла визначається найслабшим компонентом. Якщо фітинг розрахований на високий тиск, але трубка або прилад мають нижчу межу, орієнтуватися потрібно саме на менше значення.
Під час проєктування варто передбачати запас міцності. Це особливо важливо для систем із пульсаціями, гідравлічними ударами, компресорним обладнанням або різкими змінами режиму роботи.
Температура середовища
Температура впливає на міцність металу, властивості ущільнень і допустимий тиск. Компонент, який витримує певне навантаження за кімнатної температури, може мати нижчі допустимі показники під час нагрівання.
Слід враховувати не тільки температуру речовини всередині трубки, а й умови навколишнього середовища. Обладнання може встановлюватися біля печей, теплообмінників, на відкритому повітрі або в неопалюваних приміщеннях.
Тип робочого середовища
Газові, рідинні та парові системи мають різні вимоги до герметичності. Невеликий дефект, який майже непомітний у водяній лінії, може стати серйозною проблемою під час транспортування водню, гелію або токсичного газу.
Для кисневих систем необхідно контролювати чистоту внутрішньої поверхні та відсутність залишків мастила. У лабораторних і аналітичних установках важливими є мінімальний внутрішній об’єм, низька газопроникність та відсутність забруднень, які можуть впливати на точність вимірювань.
Застосування фітингів у різних галузях
Промислові фітинги використовують практично в усіх сферах, де потрібно транспортувати або контролювати рідини та гази. Вимоги до них залежать від конкретного виробничого процесу.
Контрольно-вимірювальні системи
У системах КВПіА фітинги з’єднують імпульсні трубки з датчиками тиску, манометрами, витратомірами, маніфольдами та іншими приладами. На таких ділянках важлива не тільки герметичність, а й точність передавання тиску до вимірювального обладнання.
Компактні обтискні з’єднання спрощують прокладання трубок у шафах, на стендах і біля технологічних установок. Розбірна конструкція дозволяє демонтувати прилад для калібрування без заміни значної частини трубопроводу.
Нафтогазова промисловість
У нафтогазовому секторі фітинги застосовуються в системах відбору проб, подавання реагентів, контролю тиску, підключення газоаналізаторів та оснащення технологічних установок. Тут важлива стійкість до високого тиску, вібрації й агресивних компонентів середовища.
Хімічні виробництва
У хімічній галузі основним критерієм стає сумісність матеріалу з реагентом. Навіть міцний фітинг може швидко втратити герметичність, якщо сплав або ущільнення руйнуються під впливом конкретної речовини.
Підбір необхідно виконувати з урахуванням концентрації, температури та тривалості контакту. Дані про хімічну сумісність бажано перевіряти за технічною документацією виробника.
Енергетика та машинобудування
На енергетичних об’єктах фітинги входять до складу парових, водяних, паливних і мастильних систем. У машинобудуванні їх використовують у гідравлічних приводах, пневматичних лініях, випробувальних стендах, компресорах і верстатах.
За наявності постійної вібрації потрібно не лише вибрати відповідну конструкцію, а й правильно закріпити трубку. Надмірне механічне навантаження на корпус фітинга може поступово послаблювати з’єднання.
Лабораторне обладнання
У лабораторіях фітинги потрібні для підключення газових балонів, регуляторів тиску, реакторів, хроматографів, випарників та аналітичних приладів. Через невеликі витрати середовища навіть мінімальний витік може істотно вплинути на результати дослідження.
Для таких систем важливими є чистота матеріалу, точність геометрії, мінімальний внутрішній об’єм і можливість безпечного демонтажу.
Підготовка трубки та монтаж
Навіть якісний фітинг не забезпечить герметичності, якщо трубка підготовлена неправильно. Зріз повинен бути рівним і перпендикулярним до осі. Після різання потрібно видалити внутрішні та зовнішні задирки, не пошкоджуючи поверхню в зоні майбутнього обтиску.
Трубку слід вставляти в корпус до упору. Після цього гайку затягують відповідно до інструкції виробника. Не варто самостійно збільшувати зусилля, оскільки надмірне затягування може деформувати кільця або трубку.
Для різьбових з’єднань необхідно використовувати ущільнювач, сумісний із робочим середовищем. Його не повинно бути надто багато, особливо в газових і приладових системах. Частинки ущільнювального матеріалу можуть потрапити всередину трубопроводу та пошкодити клапан або засмітити вузький канал.
Після складання виконується перевірка герметичності. Метод випробування підбирають залежно від тиску, середовища та вимог безпеки. Запуск системи на повне навантаження без попереднього контролю є небажаним.
Помилки, які скорочують строк служби з’єднання
Однією з найпоширеніших помилок є вибір фітинга лише за приблизним розміром. Через це метричні трубки намагаються встановити в дюймові з’єднання, а різьбу NPT — поєднати з BSP. Такі деталі можуть частково вкручуватися одна в одну, але надійного ущільнення не забезпечують.
Не рекомендується змішувати корпуси, гайки та обтискні кільця різних виробників без офіційного підтвердження сумісності. Геометрія посадкових поверхонь і допуски можуть відрізнятися. Зовні зібраний вузол виглядатиме справним, але його поведінка під тиском буде непередбачуваною.
Ще одна помилка — монтаж трубки з подряпинами, вм’ятинами або овальністю. Дефект у зоні обтиску створює канал, через який може просочуватися газ або рідина. Пошкоджену ділянку краще відрізати, а не намагатися компенсувати дефект сильнішим затягуванням.
Також необхідно уникати бокового навантаження. Трубка не повинна тягнути корпус фітинга або створювати постійний згин безпосередньо біля гайки. Для довгих ділянок слід передбачити опори та кріплення.
Як спростити замовлення промислових фітингів
Щоб постачальник міг швидко підібрати потрібну модель, бажано вказати зовнішній діаметр і матеріал трубки, стандарт різьби, робочий тиск, температуру та тип середовища. Також варто повідомити, який саме вузол потрібно зібрати: пряме з’єднання, кутовий перехід, підключення манометра або відгалуження.
Якщо маркування невідоме, можна надати фотографії деталі та результати вимірювання діаметра й кроку різьби. Проте для відповідальних систем остаточний вибір краще робити за технічною документацією, кресленням або артикулом.
Комплексний підхід дає змогу уникнути повторних замовлень, простою монтажної бригади та небезпечних експериментів із несумісними компонентами.
Промислові фітинги забезпечують герметичне та механічно надійне з’єднання трубок, арматури й вимірювального обладнання. Їх застосовують у КВПіА, нафтогазовій, хімічній, енергетичній, машинобудівній та лабораторній сферах.
Під час вибору потрібно одночасно враховувати розмір трубки, стандарт різьби, матеріал, тиск, температуру та властивості робочого середовища. Не менш важливими є підготовка поверхні, правильний монтаж і контроль герметичності після складання.
Точне визначення характеристик допомагає створити безпечну систему, зменшити ризик витоку та уникнути передчасної заміни компонентів. У промисловому трубопроводі надійність залежить від кожного стику, тому економити на якості фітингів або підбирати їх приблизно не варто.
